YG9433AMRI/YG9435AMIR多功能综合测试仪，集匝间冲击耐压测试、交流耐电压测试，直流绝缘电阻、直流低电阻四项功能为一体，适合于主副绕组、单相、三相电机类产品或其他线圈类的产品综合检测。
The series of YG9433AMRI/YG9435AMRI multifunctional comprehensive tester integrates four functions: inter turn impulse withstand voltage test, AC withstand voltage test, DC insulation resistance and DC low resistance. It is uitable for comprehensive testing of main and auxiliary windings, single-phase and three-phase motor products or other coil products.
具有操作简单，体积小，重量轻，测量速度快(匝间、低电阻等单个项目只需0.2S)，效率高(多通道快速自动切换)，数据稳定，精度高等诸多忧点。多种分选接口满足不同用户需求，三相电机模式时，采 用不同的绕组分别作为标准互相比较以保证三相电机各个绕组间的一致性。

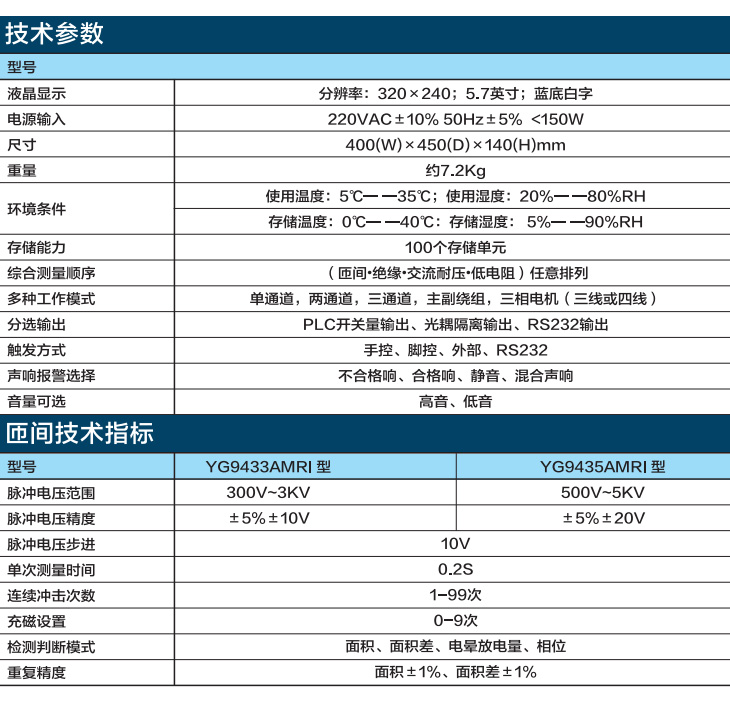

| 技术参数 | |
| 型号 | |
| 液晶显示 | 分辨率：320×240；5.7英寸；蓝底白字 |
| 电源输入 | 220VAC±10% 50Hz±5% <150W |
| 尺寸 | 400(W)×450(D)×140(H)mm |
| 重量 | 约7.2Kg |
| 环境条件 | 使用温度：5℃— —35℃；使用湿度：20%— —80%RH |
| 存储温度：0℃— —40℃：存储湿度： 5%— —90%RH | |
| 存储能力 | 100个存储单元 |
| 综合测量顺序 | （匝间·绝缘·交流耐压·低电阻）任意排列 |
| 多种工作模式 | 单通道，两通道，三通道，主副绕组，三相电机（三线或四线） |
| 分选输出 | PLC开关量输出、光耦隔离输出、RS232输出 |
| 触发方式 | 手控、脚控、外部、RS232 |
| 声响报警选择 | 不合格响、合格响、静音、混合声响 |
| 音量可选 | 高音、低音 |
| 匝间技术指标 | ||
| 型号 | YG9433AMRI 型 | YG9435AMRI 型 |
| 脉冲电压范围 | 300V~3KV | 500V~5KV |
| 脉冲电压精度 | ±5%±10V | ±5%±20V |
| 脉冲电压步进 | 10V | |
| 单次测量时间 | 0.2S | |
| 连续冲击次数 | 1-99次 | |
| 充磁设置 | 0-9次 | |
| 检测判断模式 | 面积、面积差、电晕放电量、相位 | |
| 重复精度 | 面积±1%、面积差±1% | |

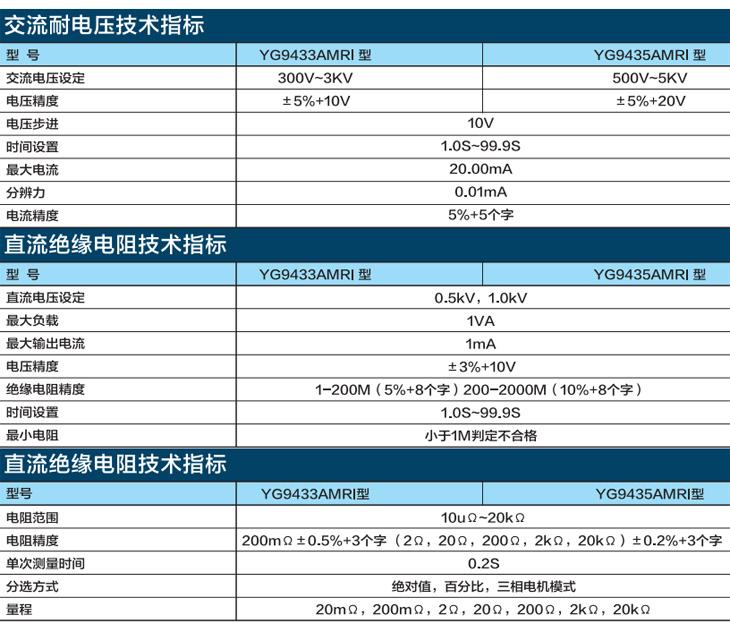

| 交流耐电压技术指标 | ||
| 型号 | YG9433AMRI 型 | YG9435AMRI 型 |
| 交流电压设定 | 300V~3KV | 500V~5KV |
| 电压精度 | ±5%+10V | ±5%+20V |
| 电压步进 | 10V | |
| 时间设置 | 1.0S~99.9S | |
| 最大电流 | 20.00mA | |
| 分辨力 | 0.01mA | |
| 电流精度 | 5%+5个字 | |
| 直流绝缘电阻技术指标 | ||
| 型号 | YG9433AMRI 型 | YG9435AMRI 型 |
| 直流电压设定 | 0.5kV，1.0kV· | |
| 最大负载 | 1VA | |
| 最大输出电流 | 1mA | |
| 电压精度 | ±3%+10V | |
| 绝缘电阻精度 | 1-200M（5%+8个字）200-2000M（10%+8个字） | |
| 时间设置 | 1.0S~99.9S | |
| 最小电阻 | 小于1M判定不合格 | |
| 直流低电阻技术指标 | ||
| 型号 | YG9433AMRI型 | YG9435AMRI型 |
| 电阻范围 | 10uΩ~20kΩ | |
| 电阻精度 | 200mΩ±0.5%+3个字 （2Ω,20Ω,200Ω,2kΩ,20kΩ)±0 .2%+3个字 | |
| 单次测量时间 | 0.2S | |
| 分选方式 | 绝对值，百分比，三相电机模式 | |
| 量程 | 20mΩ,200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ | |
